Ycg -100 n5lc
Nominell kraft: 100 kW
Gaskälla: naturgas (ch4Större än eller lika med 85%)
Spänningsfrekvens: 400V/50Hz
Produktintroduktion

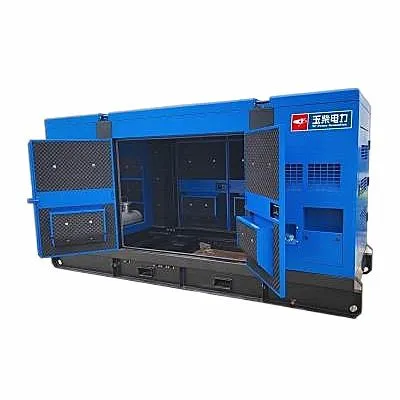

YCG -100 N5LC Series Gas Generator Set är en generatoruppsättning oberoende utvecklad av Yuchai, som introducerar Advanced Generator Set Technology hemifrån och utomlands och kombinerar år av marknadsansökningsupplevelse. Enheten antar ett moget gaskontrollsystem, som har verifierats noggrant genom Yuchais mekaniska utveckling och optimeras genom standardiserad teknik för förbränning av förbränning. Denna serie gasgeneratoruppsättningar har egenskaperna för hög tillförlitlighet, hög effektivitet och miljöskydd och låga underhållskostnader och kan tillgodose behoven hos olika användare.
Hög tillförlitlighet
Baserat på design- och produktionsplattformen för mogna produkter utvecklade och tillverkade Yuchai oberoende och tillverkade högtemperatur slitstarka material som är lämpliga för gasgeneratoruppsättningar, såväl som höghållfast huvudkomponenter som cylinderblock, cylinderhuvuden, kamaxlar, vevaxlar och Vanliga baser, vilket förbättrar produkternas tillförlitlighet och hållbarhet.
01
Effektiv och miljövänlig
By adopting mature technologies such as lean combustion, Yuchai patented combustion chamber, and oxygen sensor closed-loop control, we ensure efficient and clean combustion of gas, precise control of air-fuel ratio, low emissions, and improved performance consistency and stability, which är vänlig mot operatörer och den naturliga miljön.
02
Låga underhållskostnader
Genom att anta Yuchais patenterade cylinderfoder, kolvring och ventiltätningsteknologi reduceras konsumtionshastigheten för smörjolja avsevärt. Gasgeneratoruppsättningar är utrustade med universella och enkla att underhålla komponenter, vilket avsevärt minskar underhållskostnaderna för kraftproduktionsutrustning.
03
Säkerhetsskydd
Genom att anta ett oberoende och moget enhetskontrollsystem är styrsystemet stabilt och övervakar den övergripande statusen i realtid för att säkerställa hela maskinens säkerhet.
04
Generator
Generatorn har fördelarna med hög kraftproduktionseffektivitet, låg temperaturökning, låg vågformsförvrängningshastighet, god dynamisk prestanda och stabil AVR -parallelldrift. Den har förstklassig tillförlitlighet och hållbarhet och kan uppfylla kraven i olika hårda miljöer.
05
Standardkonfigurationsintervall
|
INGA. |
Objektnamn |
Enhet |
Kvantitet |
INGA. |
Objektnamn |
Enhet |
Kvantitet |
|
1 |
Gasmotor | Torn |
1 |
7 |
Ljuddämpare, korrugerad rör | Uppsättning |
1 |
|
2 |
Generator | Torn |
1 |
8 |
Lagringsbatteri | Uppsättning |
1 |
|
3 |
Vattentankens radiator | Torn |
1 |
9 |
Stötdämpare | Enskild |
6 |
|
4 |
Gemensam bas | Torn |
1 |
10 |
Slumpmässig verktyg |
Uppsättning |
1 |
| 5 | Lokalt kontrollskåp | Torn | 1 | 11 | Slumpmässig data | Uppsättning | 1 |
| 6 | Ventilgrupp | Uppsättning | 1 | ||||
| Slumpmässiga material inkluderar: Användarmanual, extern installationsdiagram, teknisk parametertabell, motorhandbok, elektriska skåpinstruktioner, ledningsschema och tre garantihandbok. | |||||||
Kontrollfunktion
|
Grundfunktion |
Strömbrytare, start, stopp, nödstopp, på/av kontroll, etc. |
|
Visningsfunktion |
Fasspänning, linjespänning, ström, frekvens, fassekvens, aktiv effekt, reaktiv effekt, uppenbar effekt, effektfaktor, kumulativ genererad elektricitet, hastighet, oljetryck, kylvattentemperatur, enhetens driftstid, kumulativ starttid, batterispänning, etc. . |
|
Skyddsfunktion |
Överhastighet, undervisning, överspänning, underspänning, över frekvens, under frekvens, överström, över kraft, lågt oljetryck, hög vattentemperatur, låg batterispänning, laddningsfel, etc. |
Enhetsstorlek och vikt
| Enhetsnätstorlek och nettovikt | Långa/a | Bredd/b | Hög/c | Vikt |
|
2400 mm |
980 mm |
1450 mm |
1200 kg |
Obs: Ovanstående data och information kommer att uppdateras med produktuppgraderingar, och Yuchai förbehåller sig rätten att göra tekniska förändringar.
Populära Taggar: YCG -100 N5LC Silent Gas Generator Set, China YCG -100 N5LC Silent Gas Generator Set Tillverkare, leverantörer, fabrik
| Generatoruppsättningsparametrar | |
| Modell |
Ycg -100 n5lc |
| Nominell kraft |
100 kW/125kva |
| Nominell hastighet |
1500r/min |
| Betygsspänning |
400V
|
| Nominell ström |
180A |
| Frekvens |
50Hz |
| Pf | 0. 8 (LAGGING) |
| Generatoreffektivitet |
Större än eller lika med 32,3% |
| Bränsleförbrukningsgrad under full belastning |
34.0m³/h |
| Buller |
Mindre än eller lika med 115dB (a)@1m |
| Startmetod | Elektrisk start |
| Vikt |
1200 kg |
| Motorparametrar | |
| Motormodell |
YC6G180N-D30 |
| Nominell kraft |
120 kW |
| Nominell hastighet |
1500r/min |
| Cylindrar |
6 |
| Typ | I linje, fyra slag, vattenkyld |
| Borrning × stroke (mm) |
112mm × 132mm |
| Förskjutning (L) |
7.80L |
| Komprimeringsförhållande |
11.5:1 |
| Kontrollsystem | Ecu elektronisk kontroll |
| Oljeförbrukning |
Mindre än eller lika med 0. 18g/kwh |
| Kylvätskkapacitet (inklusive kylare) |
51L |
| Oljekapacitet |
22L |
| Översynsperiod |
40000h
|
| Generatorparametrar | |
| Modell |
Yc -100-4 |
| Förbindelse | Tre fas fyra trådsystem (Y-format) |
| Tryckregleringsmetod |
Avr
|
| Skyddsgrad |
IP21-klassad
|
| Isoleringsnivå |
F
|
| Testförhållanden | |
| Gaskanalvärde |
9,1 kWh/m³
|
| Metanvolyminnehåll |
Större än eller lika med 95%
|
| Gastemperatur |
-20 ~ 50 grad
|
| Gasfuktighet |
＜60%
|
| Gasintagstryck |
10 ~ 30 kpa
|
| Luftintag negativt tryck |
＞ -3 kpa
|
| Avgasstryck |
＜ 5KPA
|
| Absolut atmosfärstryck |
101.32kpa
|
| Miljötemperatur |
25 grader
|
| Relativ luftfuktighet |
30%
|
| Höjd över havet |
Mindre än eller lika med 1000 m
|
| Obs: Alla data från gasgeneratoruppsättningen mättes i ovanstående testmiljö. | |
